| 用途 |
| |
LW5系列萬能轉換開關適用于交流50Hz，額定工作電壓500V及以下，直流電壓至440V的電路中轉換電氣控制線路（電磁線圈、電氣測量儀表和伺服電動機等），也可直接控制5.5kW三相鼠籠型異步電動機的起動、可逆轉換、變速等。產品符合標準GB 14048.5. |
| |
|
產品型號及其含義 |
 |
 |
| 用途代號： |
| |
Q1、Q2-直接起動
N-可逆轉換
S-雙速電動機變速
SN-雙速電動機變速可逆
LW5系列萬能轉換開關 |
| |
| 分類 |
| |
一、按用途分
１、主換控制用轉換天關、 ２、直接控制5.5KW電動機用轉換開關
二、按操作方式分
１、定位型 ２、自復型
三、按操動器外形分
１、旋鈕式 ２、球形捏手式
四、按操作方式與操動器位置組合如表所示 |
| |
| 操作方式 |
特征代號 |
操動器位置 |
| 自復型 |
A |
|
|
|
|
|
0° |
45° |
|
|
|
|
|
| B |
|
|
|
|
45° |
0° |
45° |
|
|
|
|
|
| 定位型 |
C |
|
|
|
|
|
0° |
45° |
|
|
|
|
|
| D |
|
|
|
|
45° |
0° |
45° |
|
|
|
|
|
| E |
|
|
|
|
45° |
0° |
45° |
90° |
|
|
|
|
| F |
|
|
|
90° |
45° |
0° |
45° |
90° |
|
|
|
|
| G |
|
|
|
90° |
45° |
0° |
45° |
90° |
135° |
|
|
|
| H |
|
|
135° |
90° |
45° |
0° |
45° |
90° |
135° |
|
|
|
| I |
|
|
135° |
90° |
45° |
0° |
45° |
90° |
135° |
180° |
|
|
| J |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
|
|
| K |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
| L |
150° |
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
| M |
150° |
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
180° |
| N |
|
|
|
|
45° |
45° |
|
|
|
|
|
| P |
|
|
|
|
90° |
0° |
90° |
|
|
|
|
| |
| |
| |

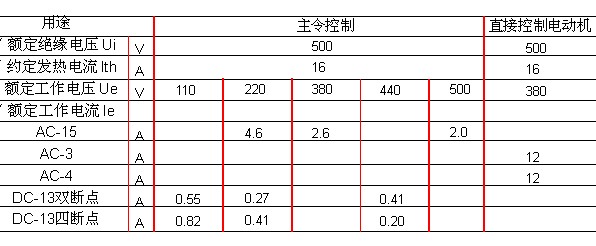

| 主要技術參數 |
|
|
| |
| 機械壽命和電壽命 |
| |
機械壽命：100×10 次，操作頻率為300次/小時，AC-4時操作頻率為120次/小時。
電壽命：AC-15、DC-13時為20×10 ，操作頻率為300次/小時。
AC-3時為19.5×10 次，操作頻率為300次/小時。
AC-4時為0.5×10 次，操作頻率為120次/小時。 |
| |

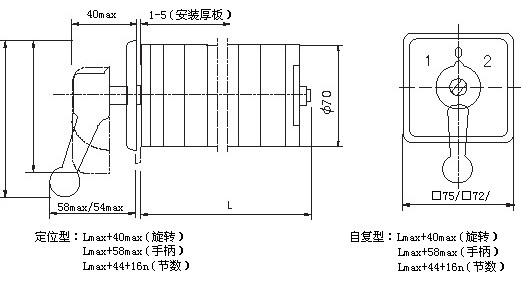

| 外形尺寸和安裝尺寸 |
| 外形尺寸 |
|
|
| |
|
|
| |
