三相異步電動機的啟動特性

來源：互聯網　時間：2007-8-8 9:20:38　用手機瀏覽

啟動轉矩：

常見的啟動方式：
直接啟動（全壓啟動）
電阻或電抗器將壓啟動
Y－△將壓啟動
自耦變壓器將壓啟動
延邊三角形啟動

4.5.1 直接啟動

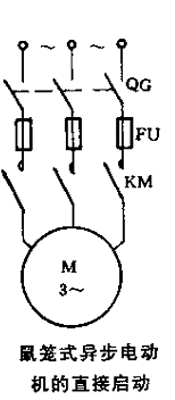

	所謂直接啟動，就是將電動機的定子繞組
	通過閘刀開關或接觸器直接接入電源，再額定下啟動，
	如圖示。由于直接啟動的啟動電流很大，因此，在什么
	情況下才允許采用直接啟動，主要取決于電動機的果農
	功率與供電變壓器的容量之比值。
	直接啟動因無需附加設備，且操作和控
	制簡單、可靠、所以，在條件允許的情況下應盡量采用
	，考慮到目前在大中型廠礦企業中，變壓器的容量已經
	足夠大，因此，絕大數中，小型鼠籠式異步電動機都采
	用直接啟動。

4.5.2 電阻或電抗器降壓啟動

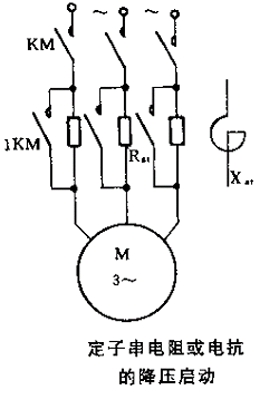

	異步電動機采用定子串電阻或電抗器的降
	壓啟動原理接線圖如圖示。啟動時，接觸器1KM斷開，
	KM閉合，將啟動電阻RST串入定子電路，時啟動電流減
	小；待轉速上升到一定程度后再將1KM閉合，RST被短接
	，電動機接上全部電壓而趨于穩定運行。
	這種啟動方法的缺點是：
	啟動轉距隨定子電壓的平方關系下降，其機械特
	性見圖示，故它只適用于空載或輕載啟動的場合。
	不經濟，在啟動過程中，電阻器上消耗能量大，
	不適用于經常啟動的電動機，若采用電抗器代替電阻器
	所需設備較貴，且體積大。
