一、技術名稱：動態冰蓄冷技術
二、技術所屬領域及適用范圍：建筑行業 各種中央空調系統及工藝用冷系統
三、與該技術相關的能耗及碳排放現狀
我國大部分地區處于溫帶和亞熱帶，每年空調使用時間較長，在南方地區甚至可達8個月。夏季高溫時段空調用電負荷，特別是大型中央空調、區域供冷和地鐵空調等空調負荷集中，是造成城市電力負荷峰谷差的主要原因，而冰蓄冷空調是實現用戶側調峰的有效技術之一。目前我國已有的蓄冰空調工程設備70%以上來自國外，且99%都屬于靜態蓄冰技術，主要包括盤管制冰、冰球制冰等傳統靜態制冰方式，其體積大、運行成本高、制冰效率低，平均制冷量只有空調工況制冷量的50%。目前應用該技術可實現節能量30萬tce/a，CO2減排約79萬t/a。
四、技術內容
1.技術原理
冰蓄冷中央空調是指在夜間低谷電力時段開啟制冷主機，將建筑物所需的空調冷量部分或全部制備好，并以冰的形式儲存于蓄冰裝置中，在電力高峰時段將冰融化提供空調用冷（見圖（1）。由于充分利用了夜間低谷電力，不僅使中央空調的運行費用大幅度降低，而且對電網具有顯著的移峰填谷功能，提高了電網運行的經濟性。動態冰蓄冷技術采用制冷劑直接與水進行熱交換，使水結成絮狀冰晶；同時，生成和溶化過程不需二次熱交換，由此大大提高了空調的能效。冰漿的孔隙遠大于固態冰，且與回水直接進行熱交換，負荷響應性能很好。
2．關鍵技術
（1）過冷卻水穩定生成技術。過冷卻水生成技術是冰漿冷卻及蓄冷技術的核心。過冷卻水是冰漿生成的基礎，只有穩定生成過冷卻水，才可以通過促晶等技術生成冰漿；
（2）超聲波促晶技術。在生成過冷水后，只有通過促晶才能使過冷水快速生成冰漿，這就需要促晶技術。目前，國際上采用的技術有超聲波促晶、電動閥促晶以及其他一些促晶技術；
（3）冰晶傳播阻斷技術。
3．工藝流程
動態冰蓄冷技術可應用于新建系統以及既有系統的節能改造。新建系統需要
根據冷量輸送需求進行全新設計，其它過程相同，包括根據制冷機組的額定功率
搭配制冰機組；根據負荷情況合理配置蓄冰槽，并根據應用場合配置不同的控制
系統。流程見圖1所示。

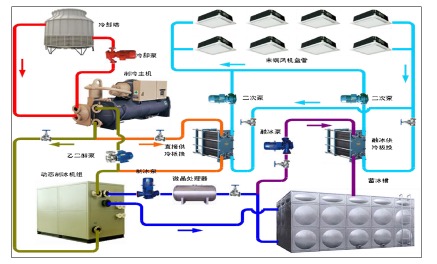

圖1 動態冰蓄冷系統流程圖
五、主要技術指標
1.額定制冰工況下，主機蒸發溫度≥-6℃；
2.制冰工況下，制冷主機單機能效(COP)＞3.0；
3.蓄冰槽最大蓄冰量≥45%。
六、技術鑒定、獲獎情況及應用現狀
目前，該技術在民用建筑、工業廠房已得到應用，如佛山高新區創新中心動態冰蓄冷系統、富士康集團辦公樓動態冰蓄冷系統、清華紫光信息港、新百麗鞋業等實施了多項動態冰蓄冷工程。
七、典型應用案例
典型用戶：深圳富士康集團辦公樓動態冰蓄冷系統、東莞帝光電子科技有限公司100RT制冷空調機組改造等
典型案例1
技術提供單位：中國科學院廣州能源研究所
建設規模：深圳富士康集團辦公樓中央空調系統，供冷面積2萬m2，制冷機組額定功率600RT，蓄冷量3600RTh，蓄冰槽360m3。主要技改內容：增加制冰機組、蓄冰槽以及控制系統，主要技改設備：動態制冰機組一臺、蓄冷槽360m3 、控制系統一套。節能技改投資額255萬元，建設期3個月。年節能經濟效益86萬元，投資回收期3年。
典型案例2
技術提供單位：中國科學院廣州能源研究所
建設規模：東莞帝光電子科技有限公司100RT制冷空調機組改造，供冷面積2000 m2。主要技改內容：增加制冰機組、蓄冰槽以及控制系統。節能技改投資額100萬元，建設期3個月。年節能經濟效益22萬元，投資回收期4.5年。
八、推廣前景及節能減排潛力
2011 年全國高峰用電負荷約為7.86 億kW，其中空調負荷占高峰負荷的30%，全國現有大型中央空調約250萬套，預計未來5年在全國推廣5%，約12.5萬套空調可使用采用動態冰蓄冷技術，全年轉移峰時電量約52億kWh，減少電廠裝機容量1180萬kW，減排能力約400萬tCO2，節能潛力較大。
|
