一、技術名稱：全光纖電流/電壓互感器技術

二、技術所屬領域及適用范圍：電力行業 智能電網、數字化變電站建設

三、與該技術相關的能耗及碳排放現狀

智能電網是國家”十二五”規劃重點培育的七大戰略性新興產業之一，而電流互感器和電壓互感器是智能電網的基礎核心設備之一。目前，我國互感器的需求量以每年12%的速度增長。傳統的電磁式電流互感器不僅需要消耗大量的銅、鋁等有色金屬材料，而且運行過程中能耗量巨大。

與傳統互感器相比，全光纖電流互感器技術不需要消耗大量的銅、鋁等有色金屬，也不會對大氣、水等造成污染，是節能環保的高科技產品，將成為未來傳統互感器的替代產品。目前該技術可實現節能量2萬tce/a，CO2減排約5萬t/a。

四、技術內容

1.技術原理

光纖電流互感器利用磁光法拉第效應，通電后，在通電導體周圍的磁場作用下，兩束光波的傳播速度發生相對變化，即出現相位差，最終表現為探測器處疊加的光強發生變化。通過測量光強的大小，即可測出對應的電流大�。还饫w電壓互感器利用泡克爾斯效應，當光波通過晶體時，在兩個軸上光波之間的相位差會隨著電壓或電場改變，通過監測光強的變化即可測出對應電壓的大小。

2.關鍵技術

（1）相位置零與調制波復位雙閉環控制（負反饋）技術；

（2）全光纖電流互感器誤差及抑制技術；

（3）共光路、差動信號解調技術。

3.工藝流程

全光纖電流互感器應用于電氣系統，需要與電氣設備一體化集成，并滿足電氣設備復雜環境條件要求，同時需解決一系列系統級關鍵工藝技術問題。主要關鍵工

藝技術如下：

（1）光纖測量裝置氣密工藝；

（2）光纖復合絕緣子真空澆注常溫固化工藝；

（3）特種光纖光路制造工藝。

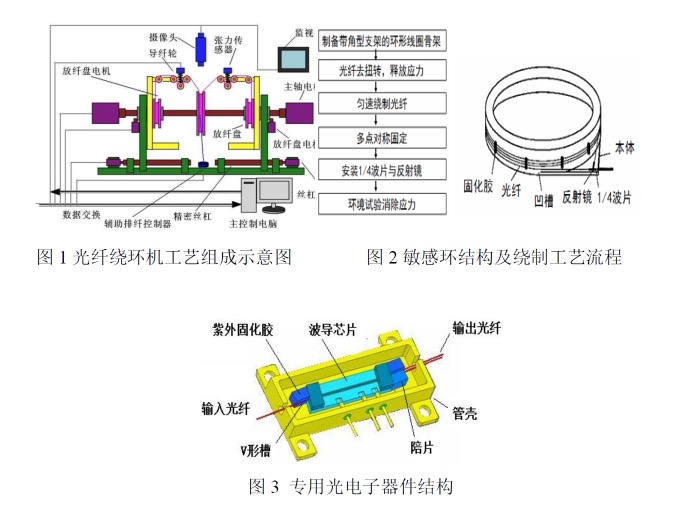

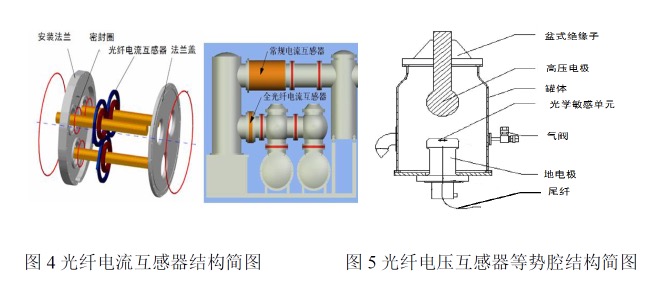

具體見圖1、圖2、圖3、圖4、圖5。

五、主要技術指標

1．光纖電流測量裝置主要技術指標

（1）工作電壓等級：10 kV-1000 kV；

（2）測量范圍：＞170kA；

（3）準確級：IEC 0.2S；

（4）暫態性能：63kA，5TPE；

（5）工作溫度范圍：-40℃-+65℃。

2．光學電壓測量裝置主要技術指標

（1）工作電壓等級：10 kV-500 kV；

（2）準確級：IEC 0.2；

（3）保護準確級：3P；

（4）工作溫度范圍：-40℃-+65℃。

六、技術鑒定、獲獎情況及應用現狀

該技術已獲得8項國家專利。2009年6月，該技術通過江蘇省信息產業廳組織的”NAE-GL系列全光纖電子式電流互感器”科技成果鑒定；2011年12月通過了中國航天科技集團公司組織的技術成果鑒定；2012年4月”電氣系統電學參量寬頻域光纖精密測量及技術應用”通過了中國機械聯合會組織的技術鑒定，其綜合技術水平居國內領先、國際先進。

2008年4月，該技術首次在安徽淮北大唐電廠成功應用，截止到目前，產品最長運行時間達4年，該技術已覆蓋10kV至750kV電壓等級，共計49個工程項目，數量超過1650相，并實現產品向發達國家出口。在高壓電力領域，光纖電流互感器已應用于48個智能變電站，光纖電壓測量裝置應用于6個智能變電站工程項目，其中包含多個國家電網重大示范工程。

七、典型應用案例

典型案例1：延安750kV智能變電站、何橋110kV智能變電站

建設規模：1×2100 MVA延安750kV智能變電站。主要技改內容：高壓設備智能化，主要設備為全光纖電流/電壓互感器。節能技改投資額200萬元，建設期1年。每年可節能1000tce，年節能經濟效益為68萬元，投資回收期3年。

典型案例2：何橋110kV智能變電站

建設規模：2×50 MVA何橋110kV智能變電站。主要技改內容：智能一次設備，主要設備包括全光纖電流/電壓互感器。節能技改投資額1200萬元，建設期約1.5年。每年可節能459tce，年節能經濟效益240萬元，投資回收期5年。

八、推廣前景及節能減排潛力

光纖電流/電壓互感器主要應用在110（66）kV及以上電壓等級的智能化變電站領域。根據國家電網公司《國家電網公司“十二五”智能化規劃”》，“十二五”期間，國家電網公司將新建110（66）kV及以上電壓等級智能變電站5100座、變電站智能化改造約1000座。預計到2015年，國家電網公司經營區域110（66）kV及以上電壓等級智能變電站將占變電站總座數的30%左右。該技術的推廣率可達50%，形成的年節能能力約100萬tce，減排量達264萬t。
